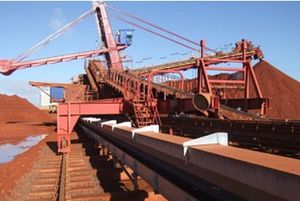

В области погрузочно-разгрузочных работ системы для перевалки сыпучих материалов должны надежно функционировать в тяжелых, грязных и суровых погодных условиях. Мы предлагаем компоненты для обработки сыпучих материалов, которые особенно отличаются своей эластичностью. Сюда входят энергоцепи®, сверхгибкие кабели и шланги, которые используются в роторных экскаваторах, судовых погрузчиках, портальных скреперах, конвейерных лентах, автоподъемниках, силосохранилищах и бункерах.
Преимущества продукции igus®:
- · Не подвержен коррозии
- · Недорогая модульная конструкция
- · Длительный срок службы при низких затратах на техническое обслуживание
- · Устойчивость к загрязнению, химическим веществам и высоким температурам
- · Проверенный материал с гарантией
- · Малый вес при высокой стабильности работы
Решение и компоненты, которые мы предлагаем: энергоцепи и системы e-chain® и готовые энергоцепи readychain®

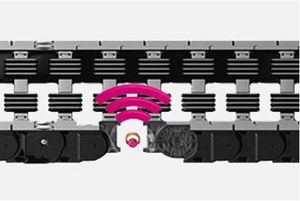

Серия P4.1
- Возможны перемещения длиной 800 м и выше
- Высокая несущая способность наполнения - до 30 кг /м
- Возможна скорость до 10 м / с
Серия 4040RHD / 5050RHD
- Длина перемещения от 1000 м и выше
- Несущая способность наполнения до 50 кг / м
- Скорость до 6 м / с
- Различные типы роликов

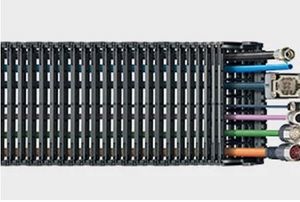

Предварительно собранные энергоцепи
- Время сборки сокращается до 95%
- Снижение производственных затрат
- Минимальные затраты на логистику, отсутствие необходимости в складских помещениях
Кабель двигателя CFCRANE
- Для обеспечения высочайшего напряжения и выходной мощности
- Огнестойкость
- Устойчивость к ультрафиолетовому излучению
- Маслостойкость

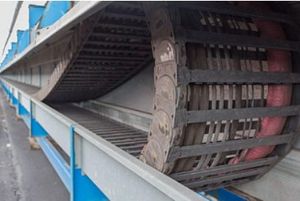

Направляющие желоба для больших перемещений
- Для больших перемещений
- Очень прочное и надежное
- Желоба из оцинкованной и нержавеющей стали
- Алюминиевые направляющие желоба
e-chain® для вращательного перемещения
- Угол поворота 540 ° (на одном уровне)
- Угол поворота igus® MRM составляет 900 ° и более
- Скорость вращения до 360 ° / с
Примеры применения
Роторный экскаватор для добычи бурового угля
Полимерные энергоцепи igus® с прочными кабелями chainflex выбраны потому, что заказчик был убежден в технологии, сервисе и сроке службы. Было принято во внимание успешное переоборудование аналогичного оборудования (Pocerady, 2001) с использованием полимерных энергоцепей igus, которые продолжают функционировать сегодня без каких-либо сбоев. По сравнению с ранее интегрированными системами крепления, с e-chain systems® можно уменьшить требуемую длину кабеля и сэкономить место для установки. Современные системы e-chain® вносят свой вклад в повышение надежности, поскольку время простоя системы из-за обрывов кабелей сводится к нулю.

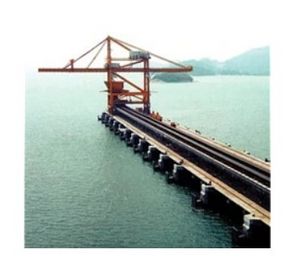

Судовой разгрузчик
Уголь выгружается с судов двумя большими контейнерными кранами и транспортируется на 1,2 мили (2 км) к электростанции по конвейерной ленте.
- Что было необходимо: Кабина крановщика: энергоцепь E4 /4 (тип 4040), устройство для перемещения груза (тележка): Rol-E-Chain 5050R.21/21/21.250.0, кабели chainflex, направляющие желоба и корпус из нержавеющей стали
- Требования: агрессивные условия окружающей среды, образование пыли
- Промышленность: Кран, судовой разгрузчик
- Успех для заказчика: комплексное решение для энергоснабжения из одного источника, надежное решение для условий высококоррозионной окружающей среды

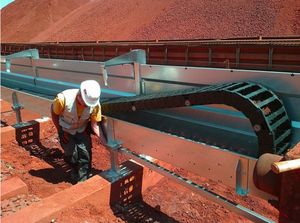

Конвейерные системы
Первоначально питание и сигналы подавались на конвейер по его гусенице длиной не менее 366 метров через приводной кабельный барабан. Теперь эту задачу выполняет современная система энергообеспечения от igus. Поскольку не следует недооценивать усилия вытягивания, возникающие по всей длине хода, инженеры проекта рекомендовали использовать роликовую энергоцепь e-chain, которая не скользит в направляющем желобе, а катится с помощью высокостабильных роликов с шарикоподшипниками из нержавеющей стали. Поскольку условия окружающей среды неблагоприятны (использование на открытом воздухе, перепады температуры, влажность, пыль), для этого применения используется роликовая энергоцепь типа 5050RHD для тяжелых условий эксплуатации. Ограничители внешнего радиуса предотвращают прилипание транспортируемого материала. Кроме того, направляющий желоб оснащен кожухом для защиты от подъема и непогоды.
