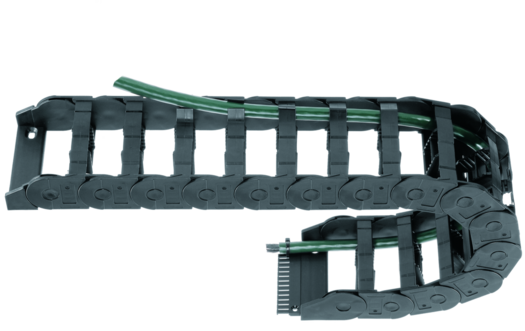

1. Серия E300 - установка кабеля по внешнему радиусу. Ограниченная стойкость к скручиванию. Защелка в цепи обеспечивает долгий срок службы. Гладкая внутренняя поверхность. Крепежный элемент с встроенной гребенкой, "Easy Chain"

2. Серия Z300 - установка кабеля по внутреннему радиусу.

Серия E300Серия Z300
Поставляемая внутренняя ширина:1x75 мм
Поставляемый радиус изгиба R: 75 до 300 мм
Шаг: 67 мм/звено = 15 звеньев/м		Поставляемая внутренняя ширина:1x75 мм
Поставляемый радиус изгиба R: 75 до 300 мм
Шаг: 67 мм/звено = 15 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 67 мм
Звеньев/м: 15
Длина хода: S
Длина цепи = S/2 + K


R075100125150200250300
H215265315365465565665
D150200225250300350400
K40050065072587510501225

Необходимая высота HF = H + 40 мм (при весе кабелей 2,5 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию E300 или Z300 если: Не рекомендуется использовать серию E300 или Z300 если:
  • требуется легкая установка без открывания и закрывания крышек
  • необходима недорогая цепь
  • требуется плавный ход

  • требуется для особо высоких нагрузок и для больших длин перемещения без поддержки (Серия 3400/3450/3480/3500 E2/000)

Крепежные элементы

Крепежный элемент "поворотный"
Крепежный элемент "прямой"


для использования без поддержки

для ограниченного монтажного пространства

гребенка с защелкой

переменный угол для большей гибкости монтажа

крепление на подвижный/фиксированный концы

прочное соединение

для горизонтального/вертикального применения

для горизонтального/вертикального применения

для очень высоких ускорений и высоких скоростей

монтажная высота ограничена размером HF

крепление на подвижный/фиксированный концы

плавный ход
