Система E4/00

Серия 220 / R760

Serie 220 / R760
Заказать каталог (бесплатно)
Отправить запрос

Серия 220, открытая кабельная цепь

Серия R760, закрытая кабельная цепь

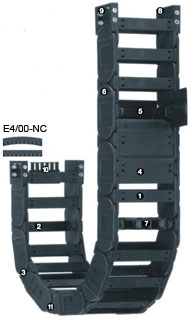

1. Съемные поперечины на внутреннем/наружном радиусе
2. Широкие округленные поперечины исключают повреждение цепей
3. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
4. Возможно сочетание открытых и закрытых участков
5. Съемные открывающиеся крышки закрытой кабельной цепи
6. Гладкая наружная поверхность
7. Различные варианты внутренних разделителей
8. Возможна установка крепежных элементов с любой стороны
9. Возможна поставка прямого или поворотного крепежного элемента
10.Встроенная гребенка
11.Доступна с обратным радиусом изгиба

220R760
E4/00-NC = Кабельная цепь доступна без преднатяга
Поставляемая внутренняя ширина Bi: 40 до 300 мм
Поставляемый радиус изгиба R: 55 до 250 мм
Шаг: 46 мм/звено = 22 звена/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 46 мм/звено
Звена/м: 22
Длина хода: S
Длина цепи = S/2 + K






R055063075100125150175200250
H154170194244294344394444544
D125133145170195220145270320
K265290330410485565645725880

* Необходимая высота
HF = H + 40 мм (при весе кабелей 1 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием






Рекомендуется использовать серию 220 если: Не рекомендуется использовать серию 220 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок



  • требуется для использования "на боку"
  • требуется для зигзагообразного применения в подъемных механизмах





Крепежные элементы

KMA "поворотный"
KMA "прямой"


для использования без поддержки
  возможна установка с любой стороны
  крепление с наружной стороны
  для ограниченных монтажных пространств
   коррозионностойкий

для горизонтального/вертикального применения
  возможна установка с любой стороны
  коррозионностойкий
  для очень высоких ускорений
  для жестких соединений
