Контрольные кабели

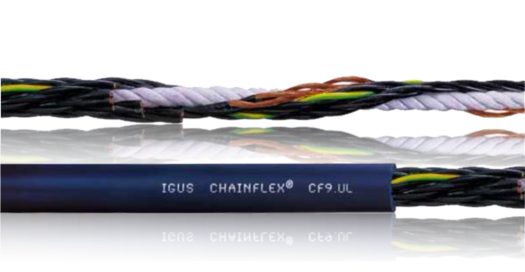

CF9.UL

CF9.UL
Заказать каталог (бесплатно)
Отправить запрос
Группа кабелейКабель управления
АртикулCF9.UL
Краткая характеристика
  • для максимальных нагрузок
  • внешняя изоляция TPE
  • маслостойкий
  • био-маслостойкий
  • огнестойкий
  • без ПВХ
  • гибкий при низких температурах
  • устойчивый к гидролизу и микробам
Стандартные области применения
  • для самых экстремальных условий эксплуатации
  • практически неограниченная стойкость к маслам, а также к био-маслам
  • для внутреннего и наружного применения, устойчивые к УФ-излучению
  • для систем без поддержки до 400 м и более в системе со скольжением
  • погрузочно-разгрузочные модули для стеллажей, металлообрабатывающие и металлорежущие станки, быстродействующая погрузка и разгрузка, чистые помещения, производство полупроводников, краны для работы вне помещений, применение при низких температурах
Механические свойства
Радиус изгибаэнергоцепьмин. 5 x d
подвижныймин. 4 x d
неподвижныймин. 3 x d
Температураэнергоцепь-35°С до +100°С
подвижный-45°С до +100°С (в соответствии с DIN EN 60811-504)
неподвижный-50°С до +100°С (в соответствии с DIN EN 50305)
Перемещениеприменение в системах без поддержки и до 400 м для применения со скольжением, Класс 6
Кручение± 90° на 1 м длины кабеля, Класс 2
Структура кабеля
Проводникгибкий провод с особо устойчивым к изгибу исполнением из тонких медных проводников (согласно DIN EN 60228)
Скручивание жил

Количество жил ‹ 12: жилы скручены в один слой с особо коротким шагом

Количество жил ≥ 12: собранные в пучки жилы скручены с оптимально коротким шагом вокруг центрального элемента с высокой прочностью на растяжение

Маркировка жил

Жилы ‹ 0,75 мм²: цветовой код в соответствии с DIN 47100

Жилы ≥ 0,75 мм²: жилы черные с белыми цифрами, одна жила - зелено-желтая

CF9.UL.02.03.INI: коричневый, синий, черный

CF9.UL.03.04.INI: коричневый, синий, черный, белый

CF9.UL.03.05.INI: коричневый, синий, черный, белый, зелено-желтый

Внешняя оболочка

с учетом требований к энергоцепям применяется малоадгезивная, особо устойчивая к истиранию и сгибанию смесь на основе TPE

цвет: сланцево-серый (в соответствии с RAL 7015)

CFRIP®

зачистка кабелей быстрее: вставка для разрыва наружной оболочки

видео ⇒ www.igus.ru/CFRIP

Электрические характеристики
Номинальное напряжение          300/500 В (в соответствии с DIN BDE 0298-3)
Испытательное   напряжение2000 В (в соответствии с DIN EN 50395)
