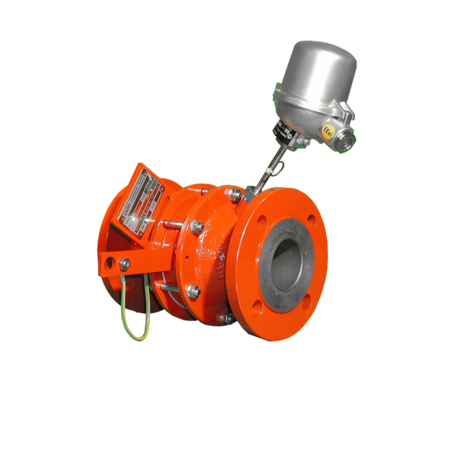

Стандартная конструкция
Вариант I :
Корпус : стальное литье 1.0619,
Уплотнение корпуса : HD 3822,
Решетка : сталь,
Лента : нержавеющая сталь 1.4310, Лента 0,15 мм
Винт/Гайка : оцинкованная сталь
Вариант II :
Корпус : стальное литье 1.0619
Уплотнение корпуса : PTFE,
Решетка : нержавеющая сталь 1.4571 или 1.4581,
Лента : нержавеющая сталь 1.4571, Лента 0,15 мм
Винт/Гайка : оцинкованная сталь
Вариант III :
Корпус : нержавеющая сталь 1.4408
Уплотнение корпуса : PTFE
Решетка : нержавеющая сталь 1.4571 или 1.4581
Лента : нержавеющая сталь 1.4571, Лента 0,15 мм
Винта/Гайка : A4
KITO-предохранитель : 1 рифленая лента (сменная),
Фланцевое соединение : DIN 2501 PN 10, ANSI 150 lbs. RF
Применение
Для установки в трубопроводы для защиты резервуаров и оборудования от дефлаграции легковоспламеняющихся жидкостей и газов.
Одобрен для всех веществ взрывоопасной группы IIA1 с МЭБЗ≥ 1.14 mm.
Двунаправленная работа в трубопроводе, где рабочее давление в 1.2 bar abs. и рабочая температура в 60°C не должны быть превышены.
Расстояние между потенциальным источником возгорания и огнепреградителем не должно превышать внутренний диаметр трубы больше, чем в 50 раз.
Допустима установка в горизонтальные и вертикальные трубопроводы. Для обнаружения тепловой нагрузки на огнепреградитель может быть использован термоэлемент (как опция). .
