| Стандартная конструкция |
|---|
| Корпус / Крышка: | сталь, нержавеющая сталь 1.4571 |
| Седло клапана / штока: | нержавеющая сталь 1.4571 |
| Уплотнение тарелки клапана: | пербунан, витон, PTFE |
| Уплотнение крышки: | HD 3822, PTFE |
| Фланцевое соединение: | DIN 2576 PN 10 (DIN EN 1092-1),
ANSI 150 lbs. RF |
Применение

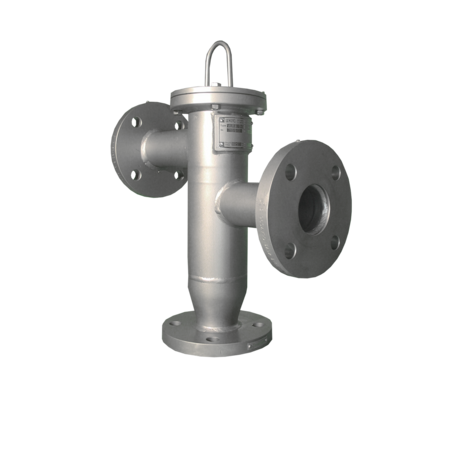

Распределительное устройство для вертикального фланцевого соединения к подводящей трубе резервуара.
Соединение с резервуаром – соединительный элемент 1. Два разветвлённых соединителя имеют различные функции. Соединительный элемент 2 может служить для присоединения вакуумного клапана или трубы инертного газа, соединительный элемент 3 с функцией вакуумного клапана используется для защиты от избыточного давления, либо для спуска выхлопного газа, либо обеспечения газовой компенсации при наполнении резервуара.
Допустима установка третьего соединительного элемента без функции клапана.
Для легковоспламеняющихся веществ, вакуумный клапан (соединительное отверстие 2) и 3 должны быть защищены соответсвующим огнепреградителем.
