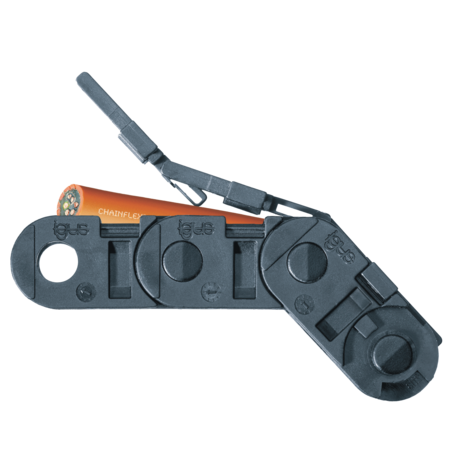

Серия 15 Новинка "Zipper", мгновенное открывание и закрывание благодаря системе "застежка молния". Для высоких ускорений. Большие защелки и двойные пазы обеспечивают долгий срок службы и большую длину перемещения без поддержки, "Zip"

Поставляемая внутренняя ширина Bi: 15 до 100 мм
Поставляемый радиус изгиба R: 38 до 180 мм
Шаг: 30,5 мм/звено = 33 звена/м


A1=подвижный конец, A2=фиксированный конец
Шаг: 30,5 мм
Звена/м: 33
Длина хода: S
Длина цепи = S/2 + K

R038048075100110125145180
H100120175225245275315385
D90120145155170190225279
K185215300375410455520630

Необходимая высота HF = H + 20 мм (при весе кабелей 1 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию если: Не рекомендуется использовать серию если:
  • требуется мгновенное открывание  - как в системе "застежка молния"
  • необходимо несколько вариантов крепления (Quicksnap, Quickfix, ...)
  • требуются внутренние разделители
  • необходима высокая стабильность и долгий срок службы
  • не требуется открывание звеньев (Серия 10 E2 mini)
  • возникает скручивание (Серия E14 Easy Chain®)
  • цепь открывается по внутреннему радиусу (Серия B15i E2 mini)
  • требуется полностью закрытая цепь (Серия R15 Zipper)

Крепежные элементы

крепежный элемент "поворотный"
крепежный элемент "прямой"

для использования без поддержки

для ограниченных монтажных пространств

гребенка с защелкой

переменный угол для большей гибкости монтажа

крепление на подвижный/фиксированный концы

прочное соединение

для горизонтального/вертикального применения

для горизонтального/вертикального применения

для очень высоких ускорений и высоких скоростей

монтажная высота ограничена размером HF

крепление на подвижный/фиксированный концы

первое звено цепи неповоротное

плавный ход
