Zipper

Серия R15

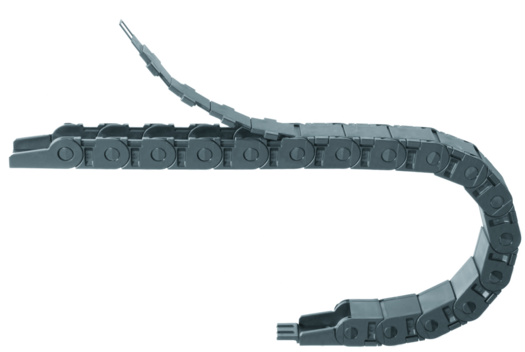

Baureihe R15
Заказать каталог (бесплатно)
Отправить запрос

Серия R15 "Zipper", открывание по внешнему радиусу , "Zip"

Внутренняя ширина Bi: 15 до 100 мм
Радиус изгиба R: 063, 075, 100, 110, 125, 145, 180 мм
Шаг: 30,5 мм/звено = 33 звена/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 30,5 мм
Звена/м: 33
Длина хода: S
Длина цепи = S/2 + K


R063075100110125145180
H150175225245275315385
D120145155170190225279
K260300375410455520630

Расчетная длина цепи относится к применениям без поддержки с расположением фиксированного конца цепи в центре перемещения. Расчетная длина соответствует длине цепи без крепежных элементов.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию R15 если: Не рекомендуется использовать серию R15 если:
  • требуется быстрый монтаж с помощью системы "застежка молния"
  • необходима защита от стружки
  • требуется установка кабелей с разъемами
  • не требуется открывание звеньев (Серия 10 E2 mini)
  • скручивание возникает (Серия E14 Easy Chain®)
  • цепь по внутреннему радиусу открывается (B15i E2 mini)
Крепежные элементы

крепежный элемент "поворотный"
крепежный элемент "прямой"


для использования без поддержки

для ограниченного монтажного пространства

поставка с/без гребенки

переменный угол для большей гибкости монтажа

прочное соединение

для горизонтального/вертикального применения

для горизонтального/вертикального применения

для очень высоких ускорений и высоких скоростей

монтажная высота ограничена размером HF

первое звено цепи неповоротное

плавный ход
