Характеристика: Это система смазки, предназначенная для целенаправленной смазки подшипников опорных катков (или звеньев цепи) масляно-воздушной смесью. Воздух служит средой для переноса капель масла. Масляная пленка уменьшает трение в подшипниках, шпильках и звеньях цепи подвесных конвейеров. В то же время подшипники защищены от наклеивания краски или других веществ, используемых в технологическом процессе.
Описание:

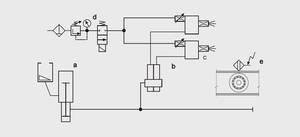

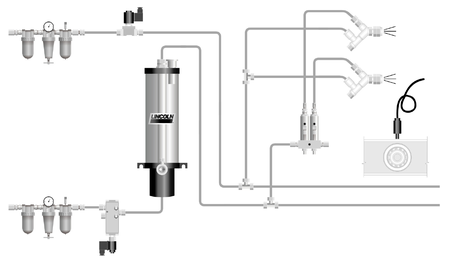

Масляную часть системы составляет одноходовой пневматический поршневой насос Centro-Matic (a), который соединен напорным трубопроводом с дозирующим блоком SL (b). Дозирующие выходы подключены к смесительным форсункам (с). Воздушная часть образует воздушный блок (d) с запираемым клапаном, из которого воздух нагнетается в смесительные форсунки (c).
Автономный воздушный блок 3/2 - 1/8 предназначен для одноходового насоса Centro-Matic. Расположение смесительных форсунок на опорном пути подвесного конвейера соответствует расположению всех смазывающих элементов подвесного конвейера. Для возбуждения цикла используется бесконтактный переключатель (переключатели), который реагирует на контрольные точки – например, ролики, болты цепи, зубья звездочки.
Функция: При активации бесконтактного переключателя с помощью контрольных точек подвесного конвейера насос выполняет подъем, а дозаторы закачивают в каждую смесительную форсунку установленную дозу смазочного масла. Эта доза перекачивается через сопло в определенную точку смазки. В то же время электромагнитный клапан открывает впуск воздуха из смесительного сопла. Благодаря воздушному потоку масло распыляется в корпус ролика. В зависимости от скорости движения подвесного конвейера и длины звена цепи выбирается временная блокировка, после которой подача воздуха снова закрывается. При больших скоростях и малых длинах звеньев цепи подача воздуха может оставаться постоянно открытой. Единичная доза масла устанавливается на дозатор SL extra для каждой точки смазки. Расход воздуха для каждого сопла регулируется встроенным дроссельным клапаном.
Другая часть системы: бесконтактные зонды Смазочный трубопровод (трубы, шланги, фитинги, анкерные и монтажные материалы, быстроразъемные соединения) Основные области применения: Смазывание подвесных конвейеров, особенно в покрасочных мастерских и на других предприятиях, где существует опасность загрязнения подшипников краской или другими средствами. Применение централизованной смазки существенно влияет на надежность и отказоустойчивость подвесных конвейеров. Оптимальная дозировка и целенаправленная смазка исключают опасность загрязнения подвешенных вещей и всей рабочей среды.
