Характеристика: Эти системы используются для смазки всех стандартных типов цепей, а также специальных цепей на различных конвейерах. Стандартные типы цепей включают в себя втулочную цепь, роликовую цепь и т.д. Эти системы предназначены для нанесения очень маленьких банок смазочного масла непосредственно в места, где возникает трение. Эти места находятся там, где соприкасаются внешняя и внутренняя застежки (застежки с болтами или втулками). Преимуществом является значительно увеличенный срок службы смазочных цепей. Таким образом, “натяжение цепи" значительно уменьшается, что является следствием увеличения силы воли между отдельными частями цепи в зависимости от их износа. Все это достигается при минимальном расходе смазки (поверхность цепи остается несмазанной).

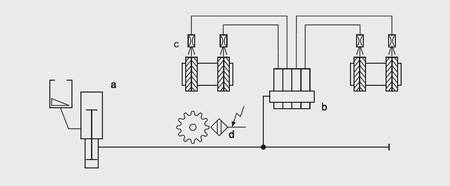

Описание: Под действием импульса бесконтактного датчика (d), который сканирует проход контрольной точки (зуба цепи или звена цепи), масло закачивается в точки смазки с помощью форсунок (c) с клапаном обратного давления, что предотвращает нежелательное вытекание масла. Насадки устанавливаются сверху над цепью. Для образования масляных банок используется система с пневматическим насосом и дозатором Centro-Matic, или система с электромагнитным насосом PMA, или система ORSCO (не показана на фото). Система Centro-Matic собирается аналогично системе, описанной для смазки подшипников. В системе с электромагнитным насосом PMA, в зависимости от количества насосных элементов, образуются 1-4 одновременных дозы размером 0,03, соответственно 0,06 см3/импульс смазки. В системе ORSCO насосный блок можно оснастить 1-8 впрыскивающими устройствами с регулируемым количеством впрыска на импульс.

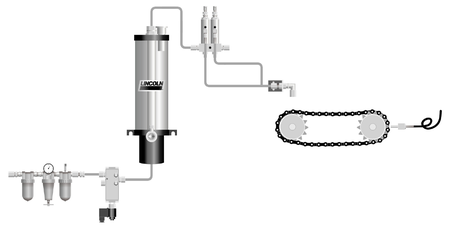

Функция: Бесконтактный датчик реагирует на прохождение контрольной точки цепи и подает сигнал на импульс смазки. При правильной настройке системы происходит впрыск дозированной смазки непосредственно в точки смазки, которые в этот момент находятся на одном уровне с соплом. Количество одновременно смазываемых участков цепи зависит от ее конструкции (однорядная, двухрядная) и скорости цепи. При частоте прохождения звена более 1/с форсунки должны быть сдвоены. И тогда форсунки должны одновременно выполнять смазку точек, приходящихся на два звена. Следовательно, выборка опорной точки должна быть настроена. СИСТЕМА CENTRO-MATIC:
Другая часть системы:
- Аксессуары (манометр, блок подготовки воздуха, бесконтактный зонд)
- Смазочный трубопровод (трубы, шланги, фитинги, крепежные и монтажные материалы)

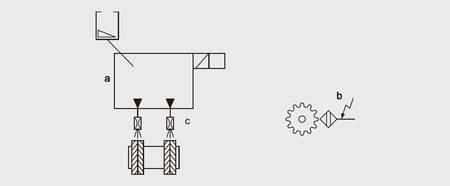

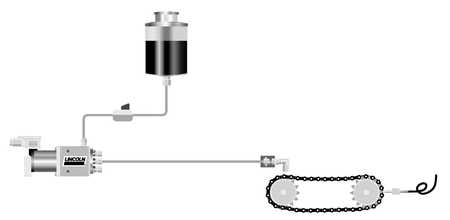

СИСТЕМА С ЭЛЕКТРОМАГНИТНЫМ НАСОСОМ PMA:
Стандартные элементы для целенаправленной смазки маслом с помощью насоса PMA:
- a – Насосы
- o электромагнитный PMA 01 - 0,03 см3/цикл
- o электромагнитный PMA 01 - 0,06 см3/цикл
- b – Дозатор
- c – Сопла
Другая часть системы:
- Аксессуары (бесконтактный зонд)
- Смазочный трубопровод (трубы, шланги, фитинги, крепежные и монтажные материалы)
- Внешний резервуар для масла
Основные области применения:
Приводные цепи, цепной конвейер, цепная погрузочная машина и т. Д. В автомобильной, общепромышленной, деревообрабатывающей, пищевой промышленности и т. Д
