Система E2

Серия 2400 / 2500

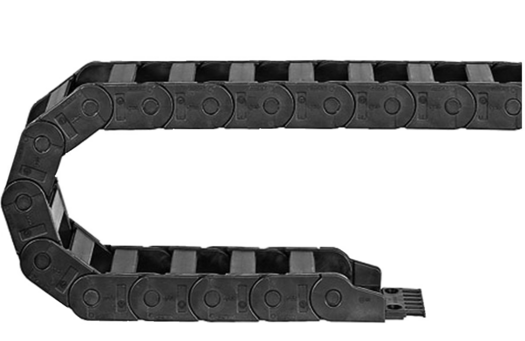

Baureihe 2400 / 2500
Заказать каталог (бесплатно)
Отправить запрос

Серия 2500 -  открывание по наружному радиусу

Серия 2400 - открывание по внутреннему радиусу

Система двойных пазов для больших длин перемещения, оптимальная система для быстрого открывания, выборочно слева или справа, высокие удерживающие усилия, E2/000 "medium"

24002500
Поставляемая внутренняя ширина Bi: 25 до 125 мм
Поставляемый радиус изгиба R: 55 до 250 мм
Шаг: 46 мм / звено = 22 звена/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 46 мм
Звенья/м: 22
Длина хода: S
Длина цепи = S/2 + K


R055075100125150175200225250
H145185235285335385435485535
D125150170195220245270295320
K276346414496578660742814920

Необходимая высота HF = H + 25 мм (при 1,5 кг/м). При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию  2400 или 2500 если: Не рекомендуется использовать серию 2400 или 2500 если:
  • требуется открывание по внутреннему радиусу
  • необходимы разделители с усиками для фиксации кабелей
  • необходима разборная система внутренних разделителей
  • требуется долгий срок службы, легкий монтаж
  • требуется макс.стабильность
    • Система E4 Серия E4.21
  • очень простая система
    • Easy Chain®, Серия E 200
  • требуется закрытая цепь с маленьким радиусом изгиба 060, 075
    • Система E2 Закрытая цепь, Серия R48
Крепежные элементы

Крепежный элемент "поворотный" - стандарт

Крепежный элемент "прямой"


Комплект крепежных элементов


Комплект крепежных элементов

поворотный

для больших и малых длин перемещения

для ограниченного монтажного пространства

коррозионностойкий

прочное соединение

для использования без поддержки

прочное соединение

для использования без поддержки

для очень высоких ускорений

коррозионностойкий

первое звено цепи поворотное

для плавного хода


Крепежный элемент из стали

Комплект крепежных элементов

для использования без поддержки
для ограниченного монтажного пространства
возможна установка под разным углом
различные варианты установки крепежного элемента (поворотный) на подвижный/фиксированный конец
двойные монтажные отверстия
отсутствует выбор компонентов
невозможность укомплектовать гребенкой
