Система E2

Серия 2600 / 2700

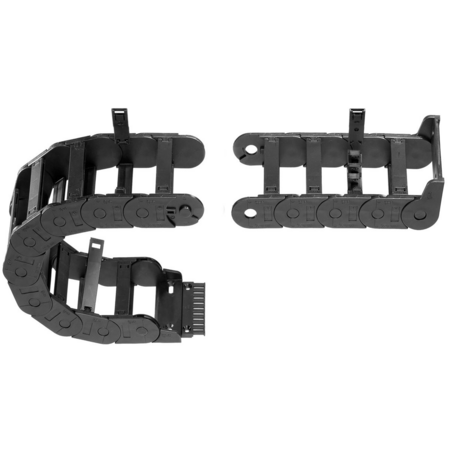

Baureihe 2600 / 2700
Заказать каталог (бесплатно)
Отправить запрос

Серия 2600 - открывание по внутреннему радиусу, E2/000 "medium"
Серия 2700 - открывание по внешнему радиусу,  E2/000 "medium"


Система двойных пазов для больших длин перемещения без поддержки, оптимальная система быстрого открывания, выборочно слева или справа, высокие удерживающие усилия, E2/000 "medium"

26002700
Поставляемая внутренняя ширина Bi: 50 до 175 мм
Поставляемый радиус изгиба R: 63 до 250 мм
Шаг: 56 мм / звено = 18 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 56 мм
Звеньев /м: 18
Длина хода: S
Длина цепи = S/2 + K

R063075100125150200250
H180200250300350450550
D140150175200225275325
K335375475550650825925

Необходимая высота HF = H + 35 мм (при весе кабелей 2 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию 2700 или 2600 если: Не рекомендуется использовать серию 2700 или 2600 если:
  • требуется открывание по наружному радиусу
  • требуется для фиксации кабелей гребенка
  • требуются внутренние разделители с усиками
  • долгий срок службы и легкий монтаж
  • требуется макс. стабильность (Система E4.1 Серия E4.32)
  • очень простая система (Easy Chain®, E 26)
  • требуется закрытая цепь с малым радиусом изгиба 075 (Закрытая кабельная цепь E2, Серия R580)
Крепежные элементы


Крепежный элемент "поворотный" - стандарт


Крепежный элемент "прямой"

для использования без поддержки

для ограниченного монтажного пространства
возможна установка гребенки

возможна установка под разным углом

различные варианты установки крепежного элемента (поворотный) на подвижный/фиксированный конец


для использования без поддержки

для очень высоких ускорений и высоких скоростей

для использования без поддержки
для ограниченного монтажного пространства
возможна установка гребенки
возможна установка под разным углом
различные варианты установки крепежного элемента (поворотный) на подвижный/фиксированный конец


KMA "прямой"
KMA "поворотный"

Варианты - со встроенным C-образным-профилем для установки кабельных зажимов Chainfix
 C-образный профиль может быть как на внешнем, так и на внутреннем радиусе закрытой цепи
Отверстие для крепления с наружной стороны цепи
Для использования без поддержки
Для очень высоких ускорений и высоких скоростей
Установка универсальная с возможностью крепления с любой стороны

Варианты - со встроенным C-образным профилем для установки кабельных зажимов Chainfix
 C-образный профиль может быть как на внешнем, так и на внутреннем радиусе закрытой цепи
Отверстие для крепления с наружной стороны цепи
Для использования без поддержки
Для ограниченного монтажного пространства
Установка универсальная с возможностью крепления с любой стороны


Крепежный элемент из стали

для прочных соединений
комплект (состоящий из двух частей) для любой ширины цепи
проводит электричество
 отверстие для крепления с наружной стороны цепи
