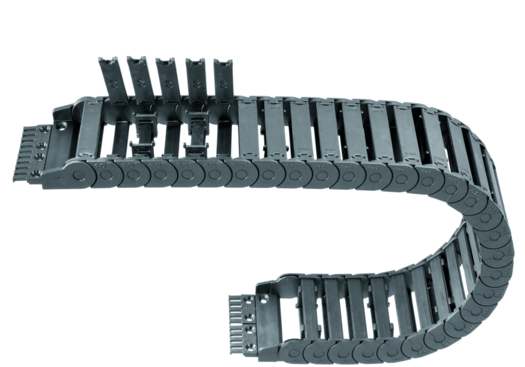

Серия 255

Серия 255 - Открывание по внешнему радиусу, слева или справа. Боковые поверхности цепи приспособлены для применений "на боку". Большие защелки для долгого срока службы, фаска на креплениях для облегчения монтажа, малый шаг для очень тихой работы, возможна установка гребенки, гладкая внутренняя поверхность для увеличения срока службы кабелей, устойчивый к загрязнению, модульная система внутренних разделителей, E2/000 "medium"

Поставляемая внутренняя ширина Bi: 38 до 103 мм Поставляемый радиус изгиба R: 55 до 250 мм Шаг: 27,8 мм/звено = 36 звеньев/м
A1=подвижный конец, A2=фиксированный конец Шаг: 27,8 мм Звеньев/м: 36 Длина хода: S Длина цепи = S/2 + K

Необходимая высота HF = H + 25 мм (при весе кабелей 1,5 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки Зависимость длины без поддержки от веса кабелей X-Ось: длина без поддержки в м FLB/FLG Y-Ось: вес кабелей в кг/м Нижняя шкала: длина хода S в м FLB = длина перемещения без поддержки и без провисания FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию 255 если:	Не рекомендуется использовать серию 255 если:
требуется встроенная гребенка в местах крепления цепи требуются различные внутренние разделители необходимо для высоких скоростей необходим легкий, простой монтаж	требуется двустороннее открывание каждого звена (Система E4.1, Serie E4.21) требуется макс. стабильность (Система E4.1, Серия E4.21) очень простая система (Easy Chain®, E 200)

Крепежные элементы
Крепежный элемент "поворотный"	Крепежный элемент "прямой"
поворотный для больших и малых длин перемещения для ограниченного монтажного пространства коррозионностойкий прочное соединение для использования без поддержки	прочное соединение  для использования без поддержки для очень высоких ускорений коррозионностойкий первое звено цепи поворотное для плавного хода
