Закрытая система E2

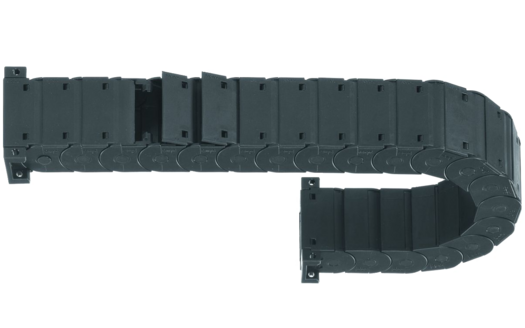

Серия R48

Baureihe R48
Заказать каталог (бесплатно)
Отправить запрос

Серия R48 "Закрытая цепь E2" - открывание по внешнему радиусу. Очень хорошая защита кабелей, также от горячей стружки. Съемные крышки на внешнем радиусе, высокая стабильность, малый шаг для тихого, плавного хода, полностью закрытая цепь, KMA-крепежный элемент с возможностью установки с любой стороны, E2 R

Поставляемая внутренняя ширина Bi: 25 до 130 мм
Поставляемый радиус изгиба R: 60 до 250 мм
Шаг: 30,3 мм/звено= 33 звена/м

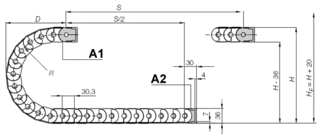

A1=подвижный конец, A2=фиксированный конец
Шаг: 30,3 мм
Звена/м: 33
Длина хода: S
Длина цепи = S/2 + K


R060075100125150175200250
H156186236286336386436536
D110125150175200225250300
K250300375455535610690850

Необходимая высота HF = H + 20 мм (при весе кабелей 0,5 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием


Рекомендуется использовать серию R48 "E2 Закрытая цепь" если: Не рекомендуется использовать серию R48 "E2 Закрытая цепь" если:
  • необходим особо плавный ход
  • требуется для высоких скоростей
  • требуется защита от стружки
  • требуется в первую очередь недорогая кабельная цепь (Серия R117/R118)
  • не требуется защита от стружки (Серия 2400/2500 E2/000)

Крепежные элементы

Крепежный элемент "поворотный"


Крепежный элемент "прямой"



для использования без поддержки

крепление с наружной стороны цепи

для ограниченного монтажного пространства

универсальный крепежный элемент с возможностью установки с любой стороны

  поверхность монтажа может быть сверху, снизу, а также с торца

прочное соединение

для горизонтального/вертикального применения

для горизонтального/вертикального применения

крепление с наружной стороны цепи

для очень высоких ускорений  и высоких скоростей

универсальный крепежный элемент с возможностью установки с любой стороны

поверхность монтажа может быть сверху, снизу, а также с торца

первое звено цепи поворотное

для плавного хода


Крепежный элемент "стальной"
Крепежный элемент "угловой"

прочное соединение с цепью

проводит электричество

минимальная наружная ширина

торцевая установка

для горизонтального/вертикального применения

установка гребенки

прочное соединение с цепью

минимальная наружная ширина

торцевая установка

для горизонтального/вертикального применения
