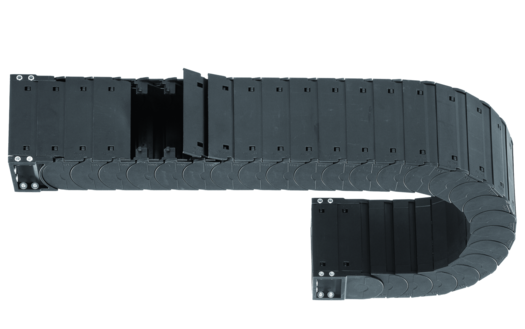

Серия R68

Серия R68 Новинка - открывание по внешнему радиусу. Очень хорошая защита кабелей, также от горячей стружки, высокая стабильность, малый шаг для тихого, плавного хода. Съемные крышки на наружном радиусе, полностью закрытая кабельная цепь, KMA-крепежный элемент с возможностью установки с любой стороны, возможна поставка встроенной гребенки специально для E-закрытой цепи, E2 R

Поставляемая внутренняя ширина Bi: 50 до 250 мм Поставляемый радиус изгиба R: 100 до 300 мм Шаг: 36 мм/звено = 28 звеньев/м
A1=подвижный конец, A2=фиксированный конец Шаг: 36 мм Звеньев/м: 28 Длина хода: S Длина цепи = S/2 + K

Необходимая высота HF = H + 40 мм (при весе кабелей 2,5 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки Зависимость длины без поддержки от веса кабелей X-Ось: длина без поддержки в м FLB/FLG Y-Ось: вес кабелей в кг/м Нижняя шкала: длина хода S в м FLB = длина перемещения без поддержки и без провисания FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию R68 Новинка"E2 Закрытая цепь" если:	Не рекомендуется использовать серию R68 Новинка"E2 Закрытая цепь" если:
требуется особо плавный ход необходима высокая скорость  требуется надежная защита от стружки	требуется в первую очередь недорогая цепь (Серия R117/R118) не требуется защита от стружки (Серия 2400/2500 E2/000)

Крепежные элементы
Крепежный элемент "поворотный"	Крепежный элемент "прямой"
вариант - KMA для больших и малых длин перемещения для использования без поддержки для ограниченного монтажного пространства универсальный крепежный элемент с возможностью установки с любой стороны прочное соединение для горизонтального/вертикального применения	вариант - KMA с фланцем для наружного крепления для горизонтального/вертикального применения  для очень высоких ускорений и высоких скоростей универсальный крепежный элемент с возможностью установки с любой стороны непосредственный монтаж на оба конца цепи первое звено цепи поворотное для плавного хода
