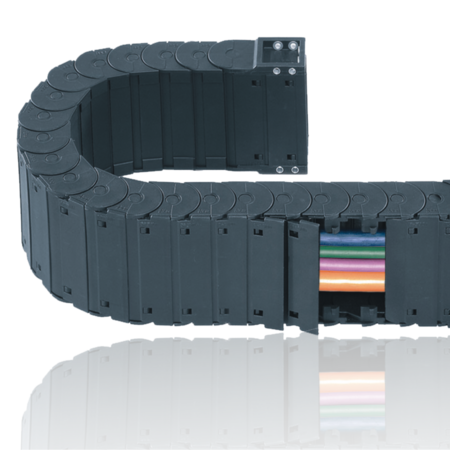

Серия R58

Серия R58 - открывание по наружному радиусу. Очень хорошая защита кабелей, также от горячей стружки, высокая стабильность. Съемные крышки на наружном радиусе. Малый шаг для тихого, плавного хода, полностью закрытая цепь, KMA-крепежный элемент с возможностью установки с любой стороны, E2 R

Поставляемая внутренняя ширина Bi: 50 до 200 мм Поставляемый радиус изгиба R: 75 до 250 мм Шаг: 33,3 мм/звено = 30 звеньев/м
A1=подвижный конец, A2=фиксированный конец Шаг: 33,3 мм Звеньев/м: 30 Длина хода: S Длина цепи = S/2 + K

Необходимая высота HF = H + 35 мм (при весе кабелей 0,5 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки Зависимость длины без поддержки от веса кабелей X-Ось: длина без поддержки в м FLB/FLG Y-Ось: вес кабелей в кг/м Нижняя шкала: длина хода S в м FLB = длина перемещения без поддержки и без провисания FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию R58 Новинка"E2 Закрытая цепь" если:	Не рекомендуется использовать серию R58 Новинка"E2 Закрытая цепь" если:
необходим особо плавный ход требуется для высоких скоростей требуется для защиты от стружки	требуется в первую очередь недорогая кабельная цепь (Серия R157/158)

Крепежные элементы
Крепежный элемент "поворотный"	Крепежный элемент "прямой"
вариант - KMA для малых и больших длин перемещения для использования без поддержки для ограниченного монтажного пространства универсальный крепежный элемент с возможностью установки с любой стороны прочное соединение  для горизонтального/вертикального применения	вариант - KMA с фланцем для наружного крепления для горизонтального/вертикального применения  для очень высоких ускорений и высоких скоростей универсальный крепежный элемент с возможностью установки с любой стороны непосредственный монтаж на оба конца цепи первое звено цепи поворотное для плавного хода
