Характеристика: Это простейший бесконтактный способ смазывания пластичной смазкой. Это применимо только к горизонтальной оси вращения шестерни смазочного колеса.
Описание:

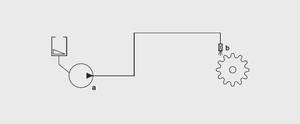

Источником смазки под давлением является электрический поршневой насос нескольких конструкций (а), подключаемый посредством своих конструкций к трубе с форсунками (б) напрямую или через прогрессивный распределитель. Трубка с насадками расположена над смазочным кругом в направлении его зубьев.

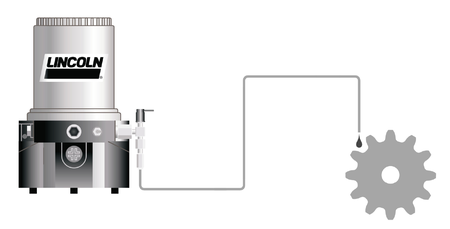

Функция: Насос всегда перекачивает смазку по трубам, расположенным над смазочным кругом, в течение определенного периода времени. Из трубки смазка перекачивается через форсунку. Сопла расположены рядом друг с другом на трубе вдоль зуба смазочного колеса. Смазка, находящаяся под действием его веса, попадает на зубья смазочного круга. Из зубьев смазочного колеса смазка перемещается дальше под действием зацепления с противоположным колесом.
Стандартные элементы для прямой смазки:
- a –Насосы
- o электрический P 203, P 215
- b Смазочные трубы с форсунками
Другая часть системы
- Прогрессивный дистрибьютор SSV
- Смазочный трубопровод (трубы, шланги, фитинги, анкеры и монтажный материал)
Основные области применения: Малозатратные, малонагруженные, с зубчатыми передачами меньшего размера. Зубчатая передача с малой скоростью вращения, с несколькими противоположными колесами, работающими вместе. Там, где создание системы впрыска было бы очень дорогостоящим.
