Серия E6.52

Baureihe E6.52
Заказать каталог (бесплатно)
Отправить запрос

Серия E6.52 Система E6

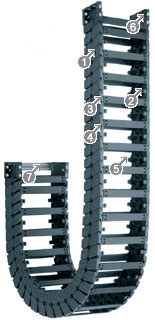

1.Эластичные соединительные элементы
2.Малый шаг для тихого, плавного хода
3.Очень большая поверхность скольжения
4.Увеличение и уменьшение  благодаря модульной системе

5.Внутренний тормоз

6.Установка крепежного элемента с любой стороны (возможна установка гребенки)
7.Доступна с/без встроенного С-профиля



Внутренняя ширина Bi: 40 до 300 мм
Радиус изгиба R: 75 до 250 мм
Шаг: 30 мм/звено=34 звена/м (1020 мм)

A1 = подвижный конец, A2 = фиксированный конец
Шаг: 30 мм
Звена/м: 34 (1020 мм)
Длина хода: S
Длина цепи = S/2 + K

R075100150200250
H220270370470570
D140165215265315
K300375535690850

* Необходимая высота
HF = H + 40 мм (при весе кабелей 2 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию E6.52 если: Не рекомендуется использовать серию E6.52 если:
  • требуется очень тихий ход
  • требуется для очень высоких скоростей и/или ускорений
  • необходимы высокие усилия растяжения/сжатия
  • требуется для малого радиуса изгиба
  • необходим низкий уровень вибрации
  • требуется для минимального  истирания (например при применении в "чистом производстве")
  • требуется для применения "на боку"
  • требуется обратный радиус изгиба
  • необходимы высокие дополнительные нагрузки
  • требуется для работы в условиях сильной загрязненности
Крепежные элементы

KMA - поворотный

вариант - встроенный C-образный профиль с кабельными зажимами
C-образный профиль монтируется на внешний и на внутренний радиус цепи®
крепление с наружной стороны
для использования без поддержки
для ограниченного монтажного пространства
возможна установка с любой стороны
