Система E3, E6

Серия R6.29

Baureihe R6.29
Заказать каталог (бесплатно)
Отправить запрос

Серия R6.29

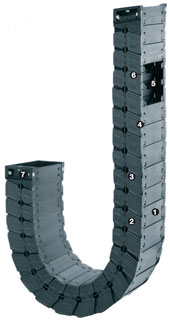

 1. Закрытая кабельная цепь - защита от легких загрязнений, горячей стружки и воздействия окружающей среды

2.Эластичные соединительные элементы
3.Малый шаг для тихого, плавного хода
4.Очень большая поверхность скольжения
5.Увеличение и уменьшение  благодаря модульной системе

6.Внутренний тормоз

7.Установка крепежного элемента с любой стороны (возможна установка гребенки)



Внутренняя ширина Bi: 30 до 120 мм
Радиус изгиба R: 55 до 150 мм
Шаг: 22 мм/звено = 46 звеньев/м

A1 = подвижный конец, A2 = фиксированный конец
Шаг: 22 мм
Звеньев/м: 46
Длина хода: S
Длина цепи = S/2 + K

R055075100150
H150190240340
D097117142192
K220280360520

* Необходимая высота
HF = H + 40 мм (при весе кабелей 2 кг/м)

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию R6.29 если: Не рекомендуется использовать серию R6.29 если:
  • требуется очень тихий ход
  • требуется для очень высоких скоростей и/или ускорений
  • необходима защита от стружки и загрязнений
  • требуется для малого радиуса изгиба
  • необходим низкий уровень вибрации
  • требуется для минимального  истирания (например при применении в "чистом производстве")
  • требуется для применения "на боку"
  • требуется обратный радиус изгиба
  • необходимы высокие дополнительные нагрузки
Крепежные элементы



крепление с наружной стороны
для использования без поддержки
для ограниченного монтажного пространства
возможна установка с любой стороны
