Серия E6.62

Baureihe E6.62
Заказать каталог (бесплатно)
Отправить запрос

Серия E6.62 Система E6

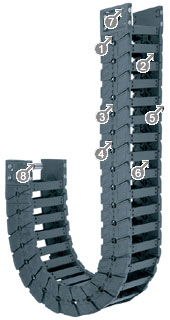

1.Эластичные соединительные элементы
2.Малый шаг для тихого, плавного хода
3.Очень большая поверхность скольжения
4.Увеличение и уменьшение  благодаря модульной системе

5.Большая внутренняя высота

6.Внутренний тормоз

7.Установка крепежного элемента с любой стороны
8.Доступна с/без встроенного С-профиля

Внутренняя ширина Bi: 50 до 400 мм
Радиус изгиба R: 115 до 350 мм
Шаг: 50 мм/звено = 20 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 50 мм
Звеньев/м: 20
Длина хода: S
Длина цепи = S/2 + K

R115150200250300350
H318388488588688788
D209244294344394444
K46557573089010451200

* Необходимая высота
HF = H + 80 мм (при весе кабелей 2 кг/м)



Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию E 6.62 если: Не рекомендуется использовать серию E 6.62 если:
  • требуется очень тихий ход
  • требуется для очень высоких скоростей и/или ускорений
  • необходимы высокие усилия растяжения/сжатия
  • требуется для малого радиуса изгиба
  • необходим низкий уровень вибрации
  • требуется для минимального  истирания (например при применении в "чистом производстве")
  • требуется для применения "на боку"
  • требуется обратный радиус изгиба
  • необходимы высокие дополнительные нагрузки
  • требуется для работы в условиях сильной загрязненности
Крепежные элементы

KMA - поворотный

  вариант - встроенный C-образный профиль с кабельными зажимами
C-образный профиль монтируется на внешний и на внутренний радиус цепи®
крепление с наружной стороны
для использования без поддержки
для ограниченного монтажного пространства
возможна установка с любой стороны
