Система E3, E6

Серия E6.80L

Baureihe E6.80L
Заказать каталог (бесплатно)
Отправить запрос

Серия E6.80L "Система E6"

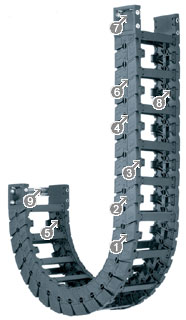

 1. Вес на 45% меньше, чем у серии   E6.80

2.Эластичные соединительные элементы
3.Малый шаг для тихого, плавного хода

4.Увеличение и уменьшение  благодаря модульной системе

5.Большая внутренняя высота

6.Внутренний тормоз

7.Непрерывная поверхность скольжения

8.Установка крепежного элемента с любой стороны (возможна гребенка)
9.Доступна с/без встроенного С-профиля

R175
H466
D298
K680

Внутренняя ширина Bi: 50 до 600 мм
Радиус изгиба R: 175 мм (150-450 мм по запросу)
Шаг: 65 мм/звено = 16 звеньев/м

A1 = подвижный конец, A2 = фиксированный конец
Шаг: 65 мм
Звеньев/м: 16 (1040 мм)
Длина хода: S
Длина цепи = S/2 + K

* Необходимая высота
HF = H + 100 мм (при весе кабелей 5 кг/м)

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию E 6.80L если: Не рекомендуется использовать серию E 6.80L если:
  • требуется очень тихий ход
  • требуется для очень высоких скоростей и/или ускорений
  • необходимы высокие усилия растяжения/сжатия
  • требуется для малого радиуса изгиба
  • необходим низкий уровень вибрации
  • требуется для минимального  истирания (например при применении в "чистом производстве")
  • требуется для применения "на боку"
  • требуется обратный радиус изгиба
  • необходимы высокие дополнительные нагрузки
Крепежные элементы



вариант - встроенный C-образный профиль с кабельными зажимами
C-образный профиль монтируется на внешний и на внутренний радиус цепи®
крепление с наружной стороны
для использования без поддержки
для ограниченного монтажного пространства
возможна установка с любой стороны
