Система E4.1

Серия E4.28 / R4.28

Serie E4.28 / R4.28
Заказать каталог (бесплатно)
Отправить запрос

Серия E4.28, открытая цепь®

Серия R4.28, закрытая цепь

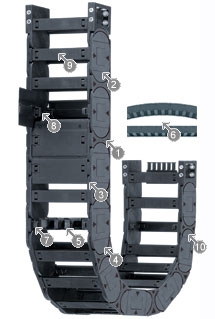

1. Прямой ход благодаря дизайну внутренней/наружной части звена
2. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
3. Высокая жесткость и высокие нагрузки при больших боковых усилиях благодаря соединению звеньев внахлест
4. На 15% больше усилие растяжения (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции защелок и вертикальному радиальному тормозу
5. Различные варианты внутренних разделителей
6. Версия NC "без преднатяга" благодаря перевороту звеньев
7. Съемные поперечины на внутреннем/наружном радиусе
8. Съемные открываемые крышки закрытой цепи
9. Широкие округленные поперечины исключают повреждение кабелей
10. Улучшенная поверхность скольжения – долгий срок службы
E4.28R4.28

Поставляемая внутренняя ширина Bi: 40 до 300 мм
Поставляемый радиус изгиба R: 55 до 250 мм
Шаг: 46 мм / звено = 22 звена/м

Поставляемая внутренняя ширина Bi: 50 до 300 мм
Радиус изгиба R: 75 до 250 мм
Шаг: 46 мм / звено = 22 звена/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 46 мм/звено
Звеньев/м: 22
Длина хода: S
Длина цепи = S/2 + K


R055*063075100125150175200250
H154170194244294344394444544
D125133145170195220245270320
K265290330410485565645725880

Необходимая высота HF = H + 40 мм (при весе кабелей 1 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию E4.28 или R4.28 если: Не рекомендуется использовать серию E4.28 или R4.28 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для больших дополнительных нагрузок
  • требуется цепь с низким уровнем вибрации (Серия E6.29 , Серия R6.29)
  • необходима недорогая односторонне открывающаяся кабельная цепь (Серия 2400/2450/2480/2500)
Крепежные элементы

 KMA "поворотный"
 KMA "прямой"


для использования без поддержки

возможна установка с любой стороны

для ограниченных монтажных пространств

коррозионностойкий

  возможна установка с любой стороны

коррозионностойкий

для очень высоких ускорений

для горизонтального/вертикального применения

для жесткого соединения
