Серия E4.80 / H4.80 / R4.80

Serie E4.80 / H4.80 / R4.80
Заказать каталог (бесплатно)
Отправить запрос

Серия E4.80, открытая кабельная цепь

Серия H4.80, кабельная цепь с поперечинами установленными через одно звено

Серия R4.80 - закрытая кабельная цепь

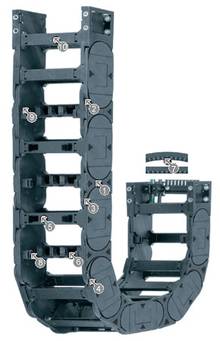

  1. Прямой ход благодаря дизайну внутренней/наружной части звена
  2. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
  3. Высокая жесткость и высокие нагрузки при больших боковых усилиях благодаря соединению звеньев внахлест
  4. На 15% больше усилие растяжения (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции защелок и вертикальному радиальному тормозу
  5. Возможна поставка поперечин специальной конструкции для быстрой сборки/разборки 450.X.Q
  6. Доступны новые внутренние разделители со скругленными углами
  7. Версия NC "без преднатяга" благодаря перевороту звеньев
  8. Съемные поперечины на внутреннем/наружном радиусе
  9. Съемные открывающиеся крышки закрытой цепи
  10. Широкие скругленные поперечины исключают повреждение кабелей
4.80 / H4.80R4.80
Поставляемая внутренняя ширина: 50 до 600 мм
Поставляемый радиус изгиба: 150 до 1000 мм
Шаг: 111 мм/звено = 9 звеньев/м		Поставляемая внутренняя ширина: 50 до 600 мм
Поставляемый радиус изгиба: 200 до 1000 мм
Шаг: 111 мм/звено = 9 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 111 мм/звено
Звеньев/м: 9
Длина хода: S
Длина цепи = S/2 + K


R*1502002503003504005005506001000
H4085086087088089081108120813082108
D2953453954454955456456957451145
K6558159701125128514401755191020703255

Только для E4.80 и H4.80
Необходимая высота HF = H + 60 мм (при весе кабелей 3 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием

Рекомендуется использовать серию  E4.80, H4.80 или R4.80 если: Не рекомендуется использовать серию E4.80, H4.80 или R4.80 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • требуется цепь с низким уровнем вибрации (Серия E6.80)
  • требуется стабильность "облегченной" версии из-за стоимости и крупных габаритов (Серия 15050, Серия 15150, Серия 19850)
Крепежные элементы

 KMA "поворотный"

KMA "прямой"


для использования без поддержки

для ограниченных монтажных пространств

вариант - встроенный C-образный профиль с кабельными зажимами

коррозионностойкий

возможна установка с любой стороны

для прочных соединений

для горизонтального/вертикального

применения

  для горизонтального/вертикального применения

возможна установка с любой стороны

доступен C-образный профиль

коррозионностойкий

для жестких соединений

для очень высоких ускорений

для плавного хода

первое звено цепи неповоротное
