Серия E4.42, открытая кабельная цепь
Серия H4.42, кабельная цепь с поперечинами установленными через одно звено
Серия R4.42, закрытая кабельная цепь

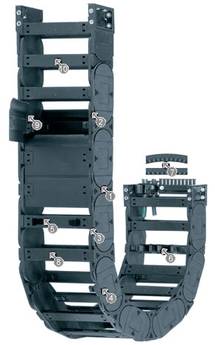

  1. Прямой ход благодаря дизайну внутренней/наружной части звена
  2. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
  3. Высокая жесткость и высокие нагрузки при больших боковых усилиях благодаря соединению звеньев внахлест
  4. На 15% больше усилие растяжения (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции защелок и вертикальному радиальному тормозу
  5. Возможна поставка поперечин специальной конструкции для быстрой сборки/разборки 385.X.Q
  6. Версия NC "без преднатяга" благодаря перевороту звеньев
  7. Доступны новые внутренние разделители со скругленными углами
  8. Съемные поперечины на внутреннем/наружном радиусе
  9. Съемные открывающиеся крышки закрытой цепи
  10. Широкие округленные поперечины исключают повреждение кабелей
E4.42 / H4.42R4.42
Поставляемая внутренняя ширина Bi: 50 до 300 мм
Поставляемый радиус изгиба R: 125 до 350 мм
Шаг: 67 мм/звено = 15 звеньев/м		Поставляемая внутренняя ширина Bi: 50 до 300 мм
Поставляемый радиус изгиба R: 125 до 350 мм
Шаг: 67 мм/звено = 15 звеньев/м

A1=подвижный конец, A2=фиксированный конец
Шаг: 67 мм/звено
Звеньев/м: 15
Длина хода: S
Длина цепи = S/2 + K


R*075*100125150175200250300350
H351265314365415465565665765
D174199224249274299349399449
K37045053061068576592010801235

*Только для E4.42 и H4.42.
Необходимая высота HF = H + 40 мм (при весе кабелей 3 кг/м) При невозможности соблюдения этих условий просим связаться с нами.

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию E4.42, H4.42 или R4.42 если: Не рекомендуется использовать серию E4.42, H4.42 или R4.42 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • требуется цепь с низким уровнем вибрации (Серия E6.40 , Серия R6.40)
  • необходима недорогая односторонне открывающаяся цепь (Серия 3400/3450/3480/3500)
Крепежные элементы

 KMA "поворотный"
 KMA "прямой"


для использования без поддержки

для ограниченных монтажных пространств

вариант - встроенный C-образный профиль с кабельными зажимами

коррозионностойкий

возможна установка с любой стороны

  для горизонтального/вертикального применения

возможна установка с любой стороны

доступен C-образный профиль

коррозионностойкий

для жестких соединений

для очень высоких ускорений
