Серия E4.32 / H4.32 / R4.32

Serie E4.32 / H4.32 / R4.32
Заказать каталог (бесплатно)
Отправить запрос

Серия E4.32, открытая кабельная цепь
Серия H4.32, кабельная цепь с поперечинами установленными через одно звено
Серия R4.32 - закрытая кабельная цепь

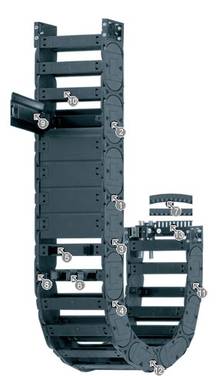

  1. Прямой ход благодаря дизайну внутренней/наружной части звена
  2. Низкий уровень шума благодаря встроенному тормозу в системе регулирования радиуса изгиба
  3. Высокая жесткость и высокие нагрузки при больших боковых усилиях благодаря соединению звеньев внахлест
  4. На 15% больше усилие растяжения (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции защелок и вертикальному радиальному тормозу
  5. Возможна поставка поперечин специальной конструкции для быстрой сборки/разборки 385.X.Q
  6. Доступны новые внутренние разделители со скругленными углами
  7. Версия NC "без преднатяга" благодаря перевороту звеньев
  8. Съемные поперечины на внутреннем/наружном радиусе
  9. Съемные, открывающиеся крышки закрытой цепи
  10. Широкие округленные поперечины исключают повреждение кабелей
  11. Улучшенная поверхность скольжения – долгий срок службы
  12. Гладкая наружная поверхность, стойкость к загрязнениям
  13. Возможна установка гребенки, сепараторов с зубцами для закрепления кабелей
E4.32 / H4.32R4.32
Поставляемая внутренняя ширина Bi: 50 до 400 мм
Поставляемый радиус изгиба R: 63 до 300 мм
Шаг: 56 мм/звено = 18 звеньев / м (1008 мм) 		Поставляемая внутренняя ширина Bi: 50 до 400 мм
Поставляемый радиус изгиба R: 125 до 300 мм
Шаг: 56 мм/звено = 18 звеньев / м

A1=подвижный конец, A2=фиксированный конец
Шаг: 56 мм
Звеньев/м: 18
Длина хода: S
Длина цепи = S/2 + K


R*063*075*100125150175200220250300
H180205255305355405455495555655
D146158183208233258283303333383
K3103504305055856657458059001055

*Только для E4.32 и H4.32.
Необходимая высота HF = H + 40 мм (при весе кабелей 2 кг/м).

Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: длина без поддержки в м FLB/FLG
Y-Ось: вес кабелей в кг/м
Нижняя шкала: длина хода S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием
Рекомендуется использовать серию E4.32, H4.32 или R4.32 если: Не рекомендуется использовать серию E4.32, H4.32 или R4.32 если:
  • требуется цепь с низким уровнем шума
  • необходима для высоких скоростей и (или) ускорений
  • требуется для больших длин перемещения
  • требуется для высоких дополнительных нагрузок
  • требуется цепь с низким уровнем вибрации (Серия E6.35)
  • достаточно одностороннего открывания цепи (Серия 2600/2650/2680/2700)
Крепежные элементы

 KMA "поворотный"
KMA "прямой"


для использования без поддержки

вариант - встроенный C-образный профиль с кабельными зажимами

коррозионностойкий

возможна установка с любой стороны

для ограниченного монтажного пространства

для горизонтального/вертикального применения

возможна установка с любой стороны

доступен C-образный профиль

коррозионностойкий

для очень высоких ускорений

для жестких соединений
